R&D 100Awards一直被誉为科技创新界的“奥斯卡奖”，是国际科技研发领域极为推崇的发明创新奖项。
CryoRaman超低温强磁场拉曼显微镜，荣获了2022年分析/测试类 R&D 100 大奖!

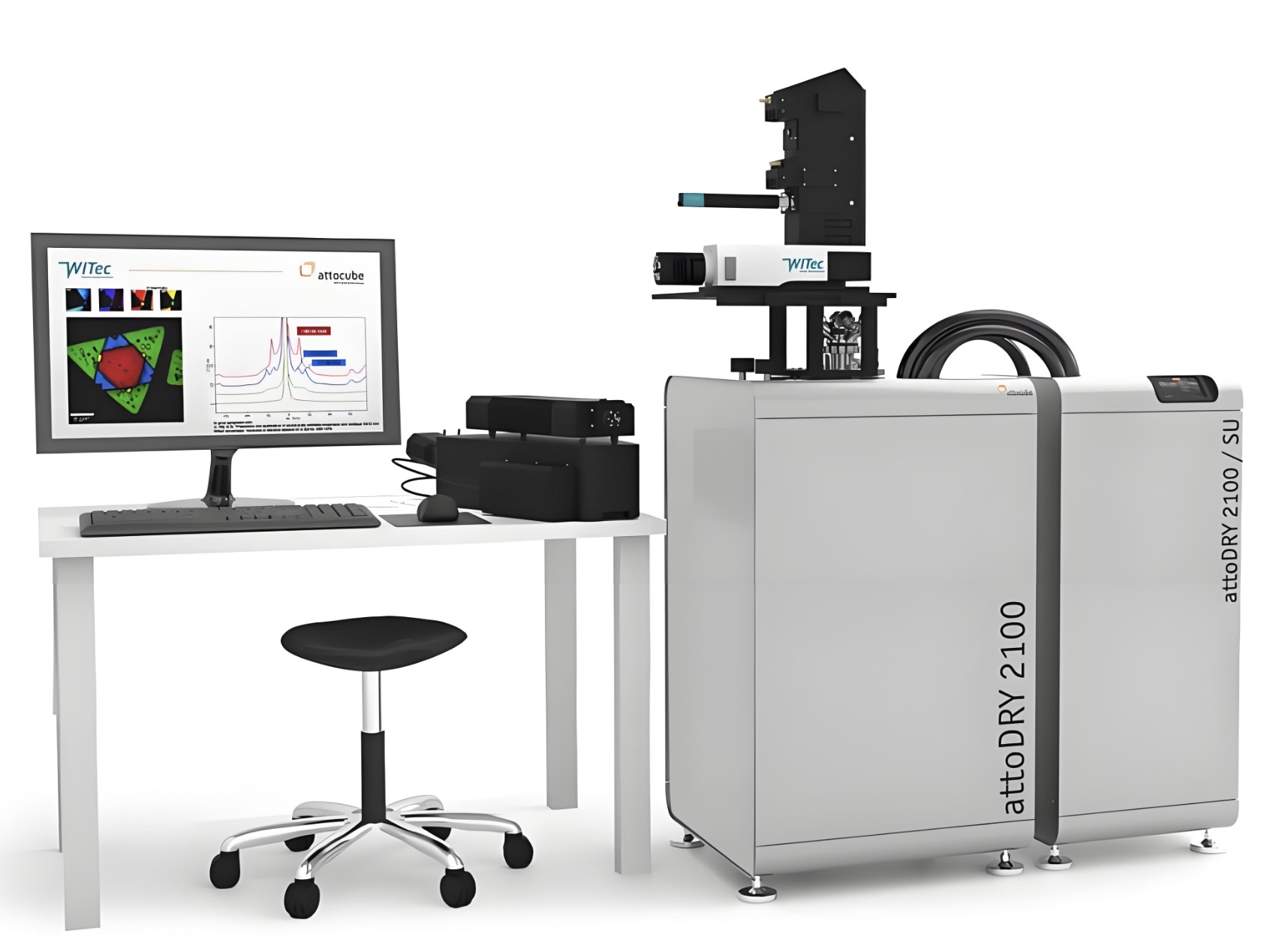

该系统集成了attocube公司的低温恒温器和纳米定位器技术，同时结合了具有高灵敏度、模块化特色拉曼共聚焦显微镜，从而实现了低温拉曼成像在强磁场中的高效应用，并且拉曼成像具有无与伦比的空间分辨率。

该系统将极限空间分辨率的拉曼成像，带到超低温-强磁场研究领域，强势助力低温磁场下材料新物理特性的研究，可轻松进行低至 1.8K 的强磁场实验。

CryoRaman的温度范围：1.8K-300K；磁场强度：9T, 12T, 9T-3T, 9T-1T-1T, 5T-2T-2T。空间分辨率：优于400nm（532nm激发光）；纵向分辨率：优于2微米（532nm激发光）。

对高温超导体和其他新材料（如石墨烯）的研究导致了对低温和高磁场下拉曼显微镜的大量需求。cryoRaman正好满足这些需求，并允许用户在宽温度范围（1.8-300 K）和高达15 T的磁场下记录拉曼图像和拉曼光谱。在具有强电子-声子耦合的材料中，如石墨烯，低温拉曼光谱是研究样品机械和电子性质的非常有效的工具。一个复杂的软件允许分析、排序、平均和后处理光谱，使用户能够调查拉曼特征中的精细细节和指纹。

多功能关联成像测量：拉曼光谱及成像，荧光及其寿命及成像，二次谐波成像、微区光电流等。
应用领域：

1. 量子光学
2. 材料的磁光效应拉曼效应
3. 磁光材料结构相变、磁相变和磁振子激发研究
4. 低温磁场下材料相变的光谱特性
5. 磁场对光电材料的能带及载流子漂移影响
6. 半导体量子点发光的多体问题

1. 以的分辨率和速度进行光谱成像
2. 每个像素点自动获取拉曼光谱
3. 低振动闭循环低温恒温器
4. 大磁场下变温
5. 变温范围：1.8K-300K
6. 磁场强度：9T, 12T, 9T-3T, 9T-1T-1T, 5T-2T-2T
7. 应用范围广泛: 低温拉曼与荧光光谱
8. 升级功能包含：低波数与偏振测量

仪器功能:

1. 多功能关联成像测量:拉曼光谱及成像，荧光及其寿命及成像，二次谐波成像、微区光电流等
2. 快速光谱采集和高分辨率成像分析
3. 超高通量光谱仪，激发波长从可见光到近红外 (VIS to NIR)
4. 多种偏振光模式: 线偏振、圆偏振等
5. 全自动偏振与角分辨拉曼光谱测量
6. 拉曼与荧光空间分辨率:优于 450 nm
7. 拉曼激光功率连续可调:精度0.1 mW
8. 用户友好型数据采集和分析软件 WITec Suite FIVE自动切换白光与拉曼模式
9. 无液氨闭环恒温器，变温范围:1.8K - 300K工作磁场范围: 0~9T
10. 低温消色差物镜NA=0.82
11. 精细定位范围: 5mm X 5mm X 5mm @ 4K
12. 精细扫描范围: 30 um X 30 um @4K
13. 可进行电学测量，配备标准chip carrier

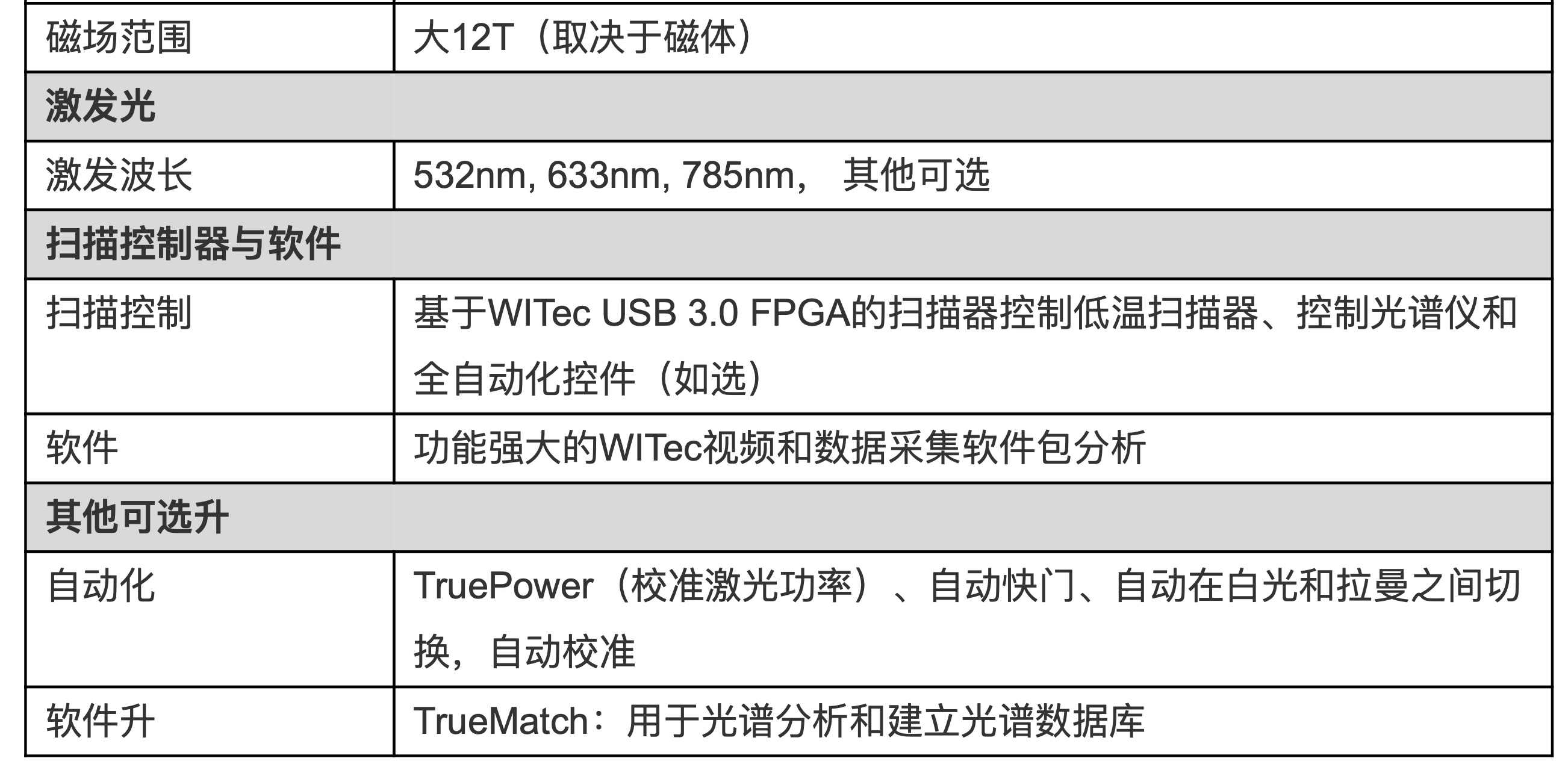

主要参数：

应用案例分享：

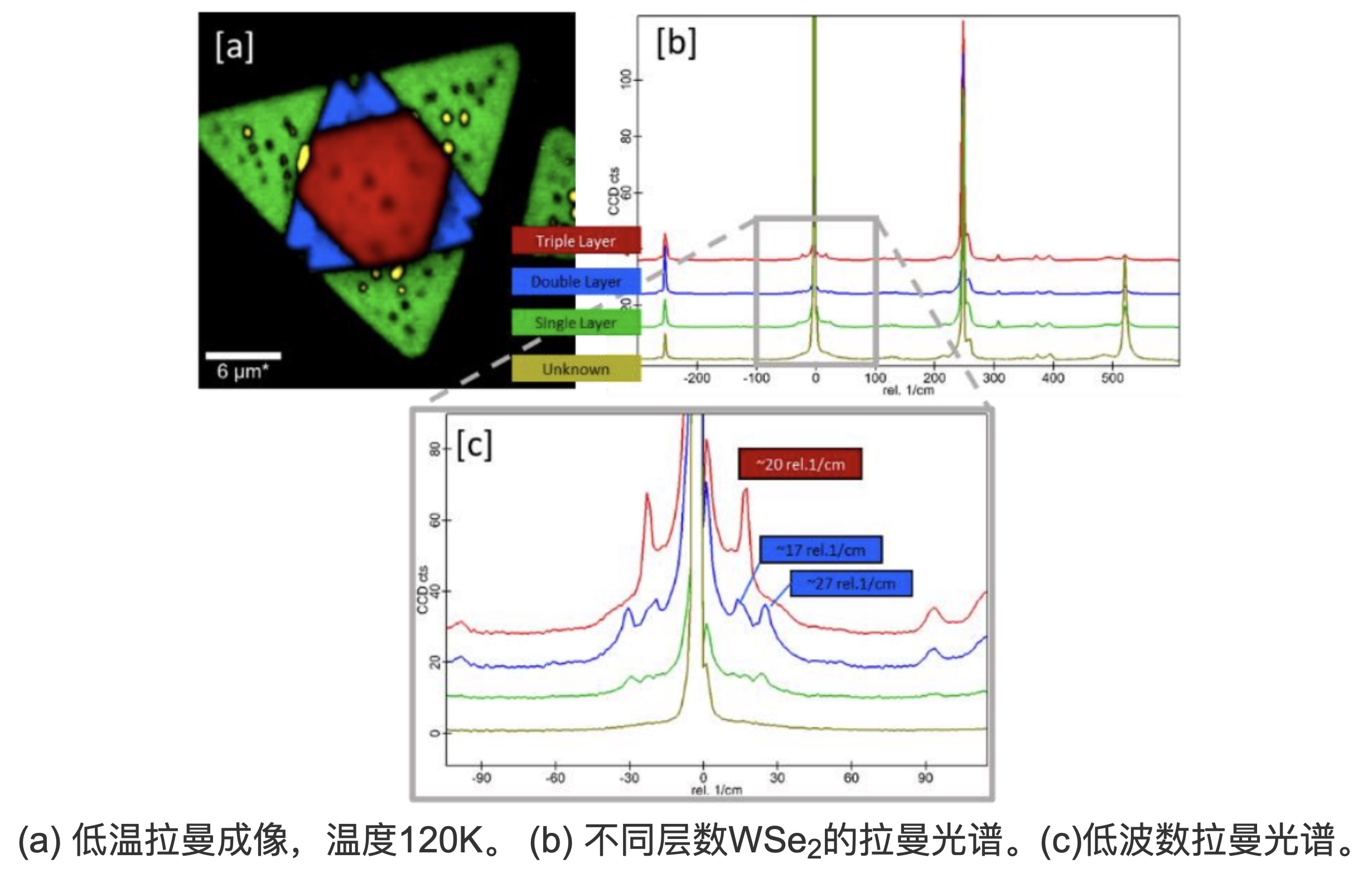

一、WSe2样品低温拉曼成像与低波数测量

二、碳纳米管低温拉曼测量：高空间分辨率

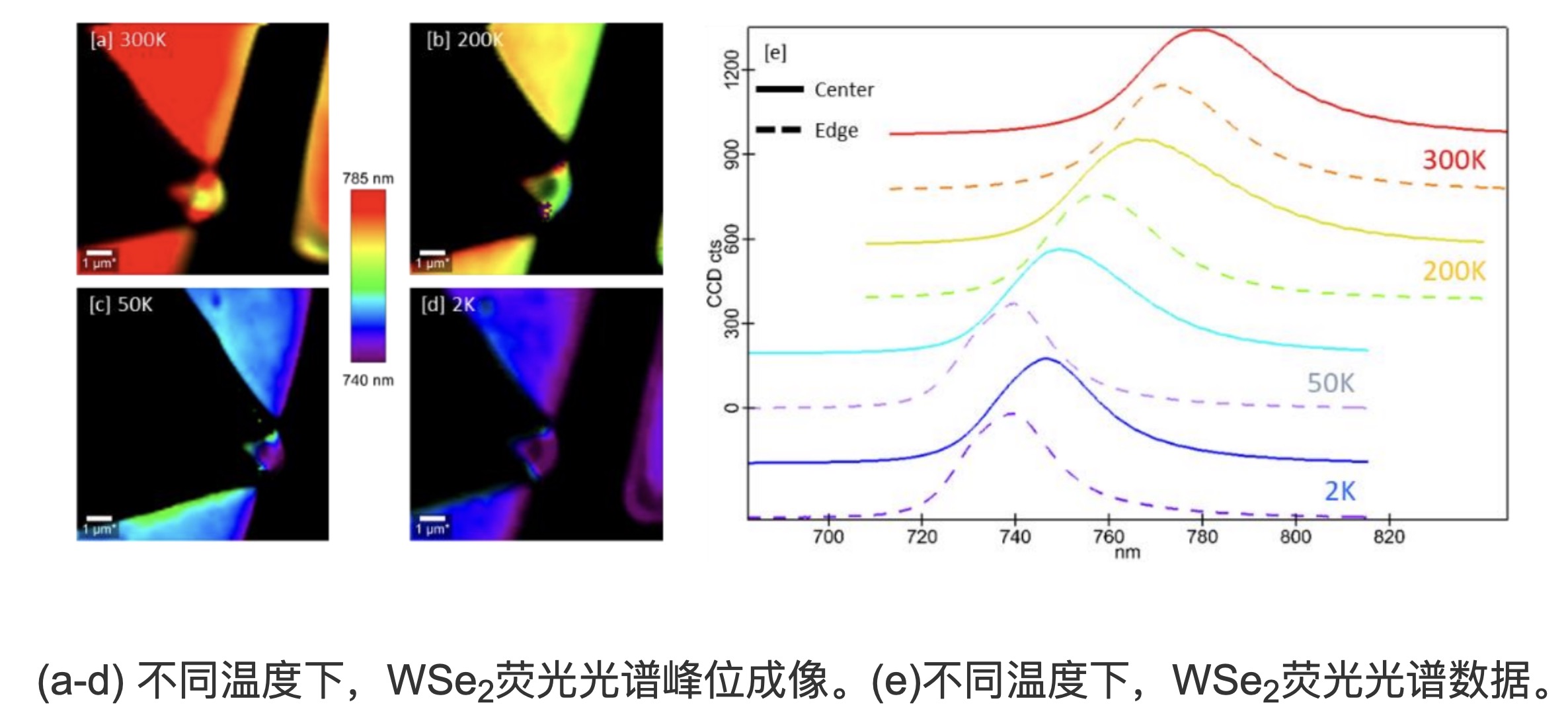

三、变温荧光光谱测量

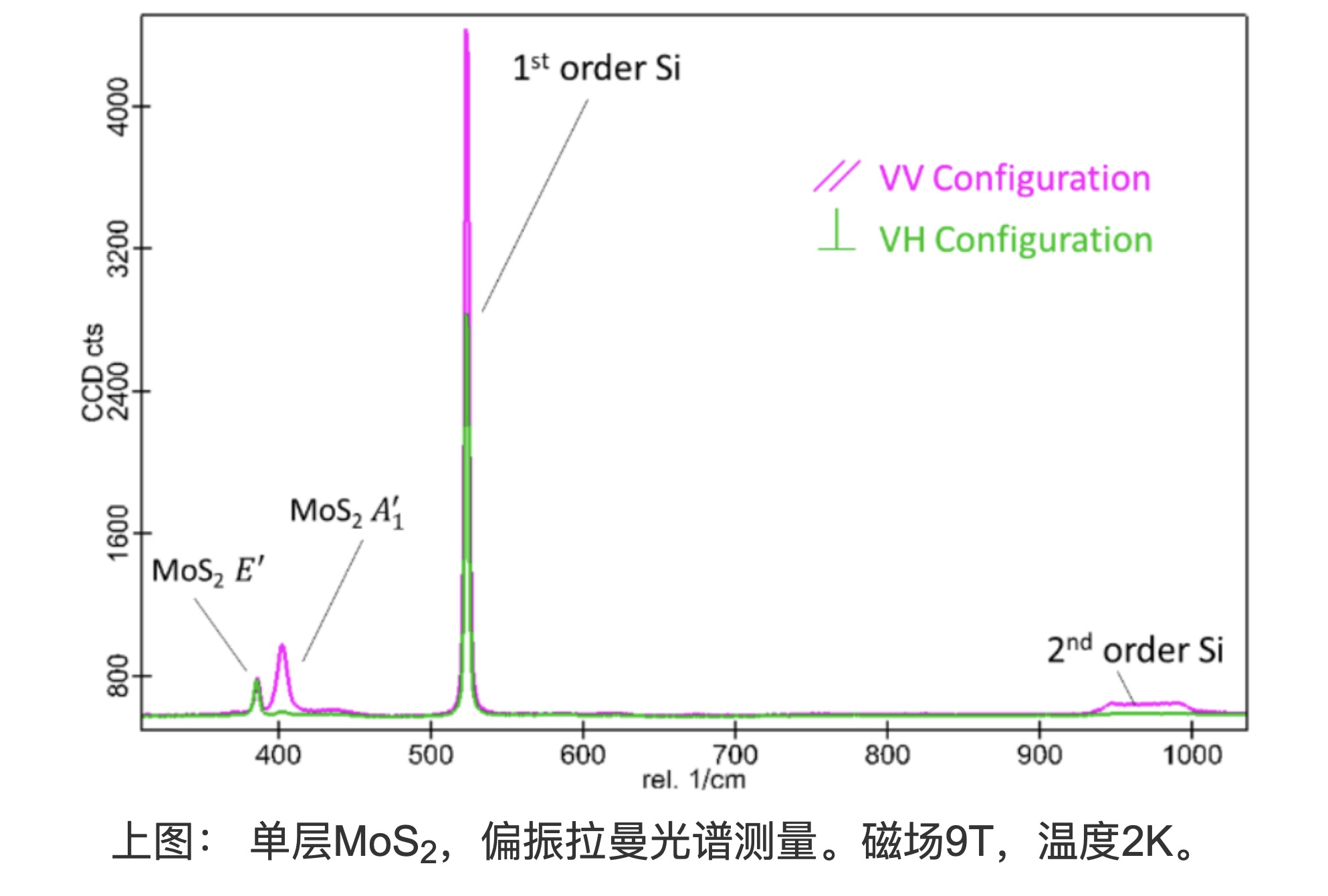

四、低温与强磁场下，偏振拉曼光谱测量

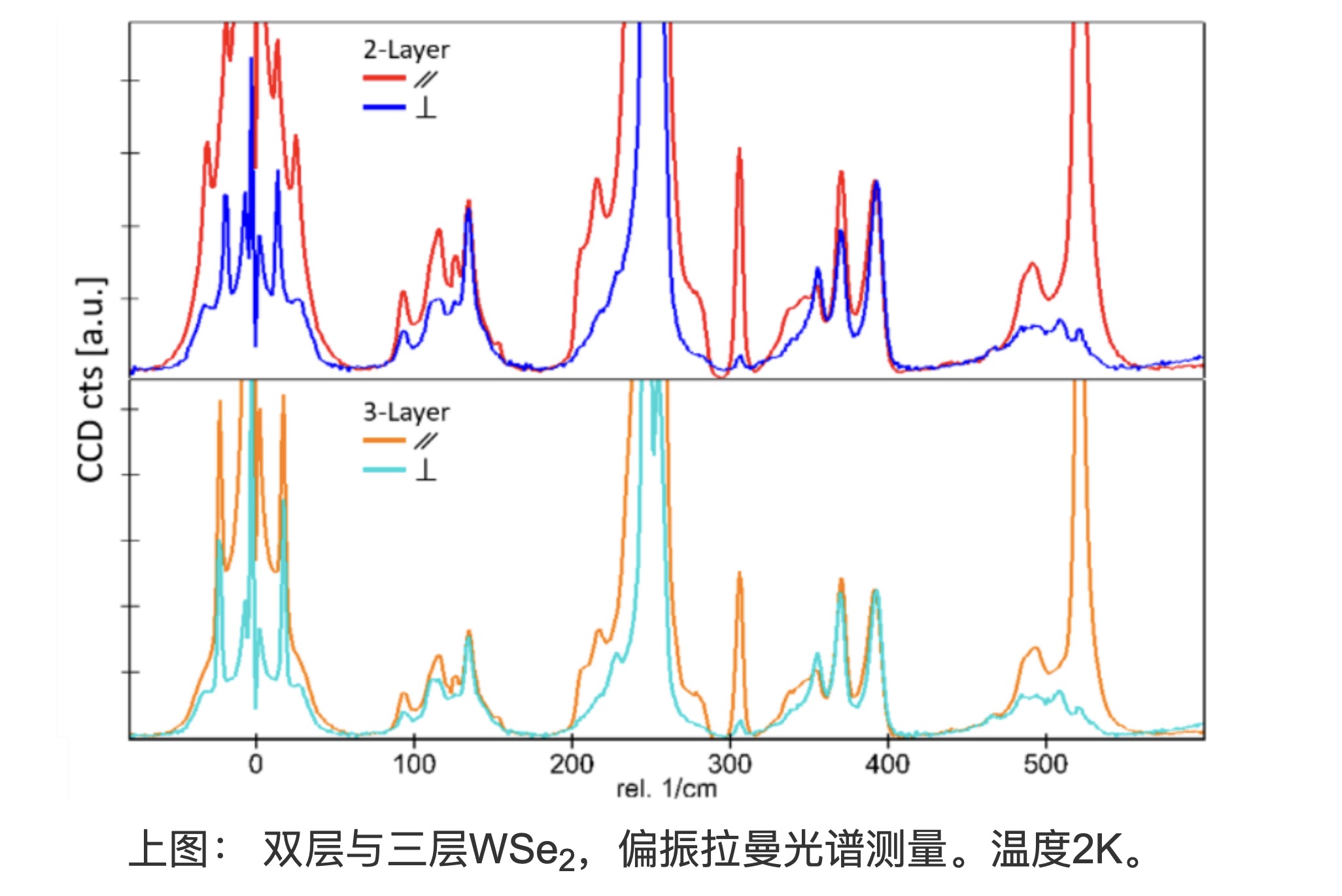

五、低温与强磁场下，偏振拉曼光谱测量

六、不同强度磁场下，偏振拉曼光谱测量

部分发表文献

1. · Xiaodong XU, et al. Highly anisotropic excitons and multiple phonon bound states in a van der Waals antiferromagnetic insulator, Nature Nanotechnology (2021)
2. · Yu YE ,  et al. Odd-Even Layer-Number Effect and Layer-Dependent Magnetic Phase Diagrams in MnBi2Te4, Phys. Rev. X 11, 011003, (2021)
3. · Xiaodong XU, et al. Direct observation of two-dimensional magnons in atomically thin CrI3, Nature Physics 17, 20–25(2021)
4. · Yanhao Tang , et al. Simulation of Hubbard model physics in WSe2/WS2 moiré superlattices, Nature, 579, 353–358(2020)
5. · Xiaoxiao ZHANG, et al. Gate-tunable spin waves in antiferromagnetic atomic bilayers,Nature Materials 19, 838–842(2020)
6. · Nicolas Ubrig , et al. Design of van der Waals interfaces for broad spectrum optoelectronics, Nature Materials,19,299–304 (2020)
7. · Xiulai XU, et al. Enhanced Strong Interaction between Nanocavities and p-shell Excitons Beyond the Dipole Approximation. Physical Review Letters, 122,087401(2019)
8. · Tingxin LI, et al. Pressure-controlled interlayer magnetism in atomically thin CrI3,Nature Materials18, 1303–1308(2019)
9. · Chaoyang LU, et al. Towards optimal single-photon sources from polarized microcavities, Nature Photonics, 13, 770–775 (2019)
10. · Surajit Saha, et al. Long-range magnetic coupling across a polar insulating layer, Nature communications, 7:11015, (2016).
11. · W. YANG, et al. Electrically Tunable Valley-Light Emitting Diode (vLED) Based on CVD-Grown Monolayer WS2. Nano Letters 16, 1560-1567, (2016).
12. · He, Y. M.; et al. Single quantum emitters in monolayer semiconductors. Nature Nanotechnology 10, 497-502,(2015).
13. · Shang J.;et al. Observation of Excitonic Fine Structure in a 2D Transition-Metal Dichalcogenide Semiconductor. ACS Nano, 9, 647-655, (2015)
